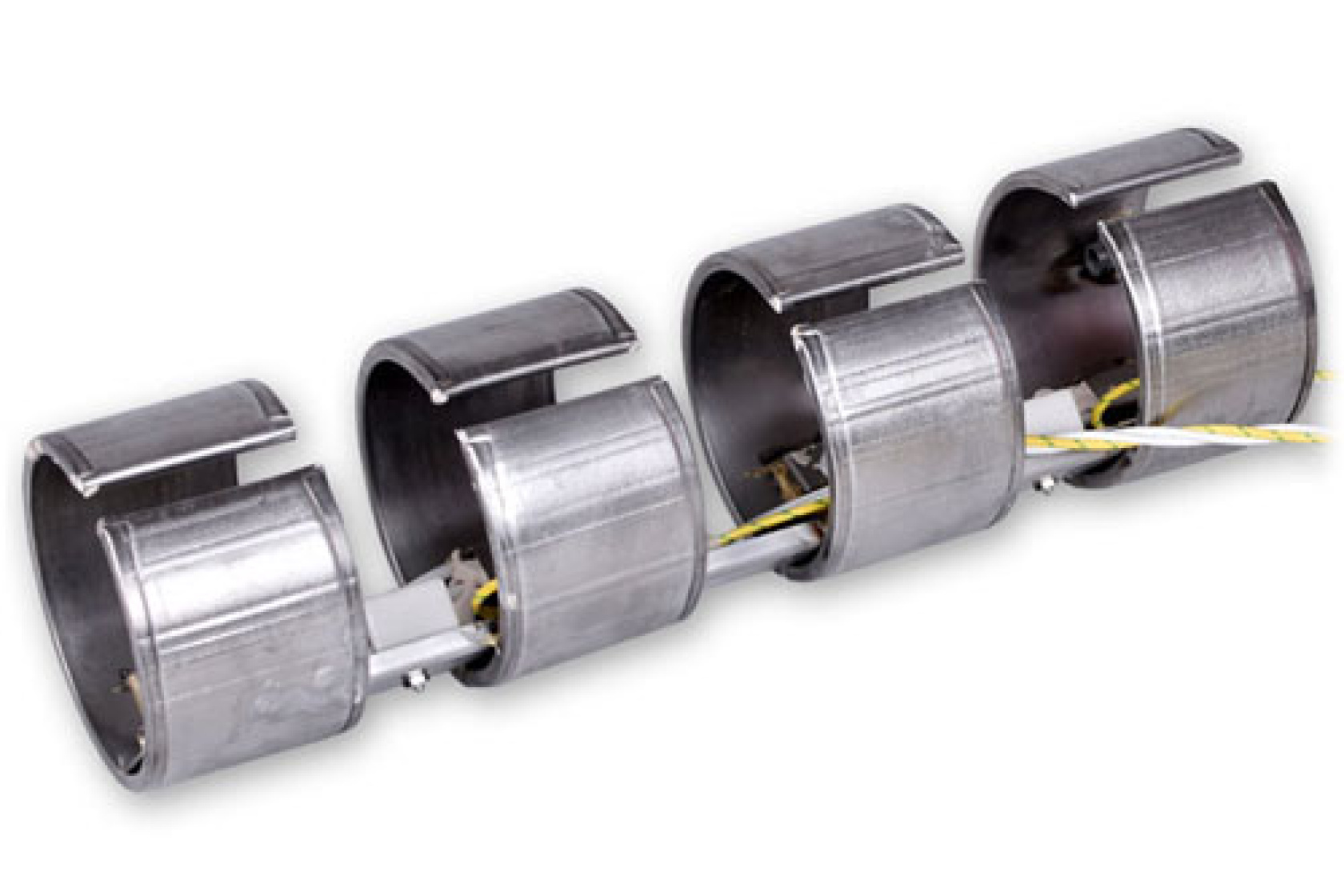

Düsenheizbänder Keramik
Allgemeines
Düsenheizbänder dienen in erster Linie der Beheizung des Düsenbereiches von Spritzguss - Maschinen. Darüber hinaus können mit ihnen auch alle metallischen Zylinder im gewerblichen Bereich erwärmt werden. Die Düsenbänder sind kunststoffdicht und in jedem Fall ist eine Ausführung mit integrierten Thermoelement lieferbar. Die Düsenbänder der BDK-Reihe weisen, durch die Keramikisolierung, eine besonders hohe Leistungsdichte von 10 W/cm² auf.
Technische Daten
| BDK |
Mantelmaterial | Edelstahl (1.4301) |
Betriebstemperatur max. in °C | 550 (kurzzeitig bis zu 650) |
Belastung max. in W/cm² | 10 |
Wandstärke in mm | ca. 5 - 6 |
Betriebsspannung in V | bis 500 |
Leistungstoleranz | + 5% / -10% |
Integrierter Temperatursensor möglich | Ja |
Dmin in mm | 25 |
Dmax in mm | 115 |
Bmin in mm | 18 |
Bmax in mm | 90 |
Es sind grundsätzlich nach Absprache und Klärung aller technischen Details individuelle Kundenanforderungen in Bezug auf Material, Abmessungen und elektrischer Parameter realisierbar.
Werden größere Abmessung als Dmax oder Bmax benötigt, können Ringheizkörper der HRHK-Reihe (Keramik) in Betracht gezogen werden. Bei Leistungsdichten unterhalb von 5 W/cm² können Düsenbänder der BDS-Reihe (Mikanit) verwendet werden.
Leistungsabschätzung / Auslegung
Für eine Leistungsabschätzung kann bei Düsenbändern der BDK-Reihe eine maximal erlaubte Flächenbelastung (Belastung der Innenfläche des Düsenbands) von 10 W/cm² verwendet werden. Die maximal erlaubte Leistung kann folgend überschlägig berechnet werden.
Hieraus ergeben sich für die jeweiligen Durchmesser und Breiten die in der folgenden Tabelle enthaltenen Leistungen in Watt. Die Tabelle dient nur zur Abschätzung von möglichen Leistungen bei einer möglichen Neubestellung.
Leistungstabelle Düsenheizband BDK-Reihe (Leistungsangaben in W) - mit Durchmesser 35 mm - 115 mm und Breite 20 mm - 60 mm
D/B | B20 | B25 | B30 | B35 | B40 | B50 | B60 |
D35 | 215 | 275 | 330 | 385 | 440 |
|
|
D40 | 250 | 310 | 375 | 440 | 500 | 625 |
|
D45 | 280 | 350 | 420 | 495 | 565 | 705 | 845 |
D50 | 310 | 390 | 470 | 550 | 625 | 785 | 940 |
D55 | 345 | 430 | 515 | 605 | 690 | 860 | 1035 |
D60 | 375 | 470 | 565 | 660 | 750 | 940 | 1130 |
D65 | 405 | 510 | 610 | 715 | 815 | 1020 | 1225 |
D68 | 435 | 550 | 660 | 770 | 880 | 1100 | 1315 |
D70 |
|
|
|
|
|
|
|
D75 |
|
| |||||
D80 |
|
| |||||
D85 |
| Nach Absprache |
| ||||
D90 |
|
| |||||
D100 |
|
| |||||
D115 |
|
|
|
|
|
|
|
Ab Durchmesser 70 mm erfolgt die Leistungsauslegung nach Absprache mit unseren Team. Eine genaue Einzelfallberechnung seitens der Gebr. Bach GmbH ist jedoch immer notwendig! Die Betriebstemperatur beim Heizungstyp BDK beträgt bis zu 550 °C. Sollte die Dauerbelastung unter 5 W/cm² oder unterhalb 320 °C liegen, sollten auch Düsenbänder der Reihe BDS/BDSE (Mikanit) in Betracht gezogen werden.
Einbau und Inbetriebnahme
Bei der Montage ist eine Deformation und zu starke Aufspreizung des Heizelements zu vermeiden. Schwierige Montagebedingungen sollten schon bei der Konstruktion berücksichtigt werden. Die Heizelemente dürfen nur mit einer geeigneten Temperaturregelung betrieben werden.
Folgende Punkte sind zu beachten:
Bohrungen, Nuten o.ä. unter dem Heizelement sind zu vermeiden.
Bei nicht formschlüssiger Verbindung kann das Heizelement durch Überhitzung zerstört werden.
Sollten mehrere Spannschrauben vorhanden sein, sind diese in wechselseitiger Folge fest anzuziehen. Die Spannschrauben müssen handfest und gleichmäßig mit 2 bis 3 Nm angezogen werden.
Grundsätzlich sollte jedoch darauf geachtet werden, dass keine mechanischen Beschädigungen an den Metallteilen oder der Verdrahtung auftreten können.
Das Heizelement darf erst nach vollständiger Montage in Betrieb genommen werden. Während der erstmaligen Inbetriebnahme bis zum erreichen der Betriebstemperatur ist in mehreren zeitlichen Abständen der feste Sitz des Heizelementes zu überprüfen. Gegebenfalls sind die Spannschrauben mit 2 bis 3 Nm nachzuziehen.
Lagerung
Das Heizelement muss trocken und staubfrei gelagert werden. Bei zu feuchter Lagerung kann das verwendete Isoliermaterial Feuchtigkeit aufnehmen und es besteht die Gefahr eines Kurzschlusses. Es wird empfohlen nach langer Lagerung, bzw. bei Erstinbetriebnahme langsam aufzuheizen.
Elektrik
Elektrischer Anschluss:
DIe Düsenheizbänder besitzen eine fest angebrachte Anschlussleitung mit Zugentlastung und Knickschutz. Die Anschlussleitung besteht aus einer Reinnickellitze mit Drahtgeflechtummantelung. Die Standardlänge der Kabel beträgt 300 mm. Andere Kabelmaterialien und Anschlusslängen sind beliebig lieferbar.
Elektroinstallation:
Der Elektroanschluss darf nur durch einen autorisierten Elektrofachmann oder durch entsprechend unterwiesenes Fachpersonal durchgeführt werden.
Es ist darauf zu achten, dass die Betriebsspannung mit der Versorgungsspannung übereinstimmt. Alle Anschlüsse sind mit hitzebeständigem Kabel auszuführen (siehe Einsatzbedingungen und Sicherheitshinweise). Diese sind so zu verlegen, dass sie nicht mit scharfkantigen Metallteilen sowie hitzeabstrahlenden Flächen in Berührung kommen.
Bei hohen Betriebstemperaturen, wie zum Beispiel 550 °C, kann der Ableitstrom mitunter 20 bis 40 mA betragen. Dies sollte bei der Fehlerstromabsicherung beachtet werden.
Bemerkung: Der Berührungsschutz für den elektrischen Anschluss ist durch den Anwender zu gewährleisten.
VDE-Vorschriften
Das Produkt wurde, soweit anwendbar, nach folgenden Normen hergestellt:
DIN-EN 60335-1
VDE 0700 Teil 1
