Düsenheizbänder Mikanit

Allgemeines

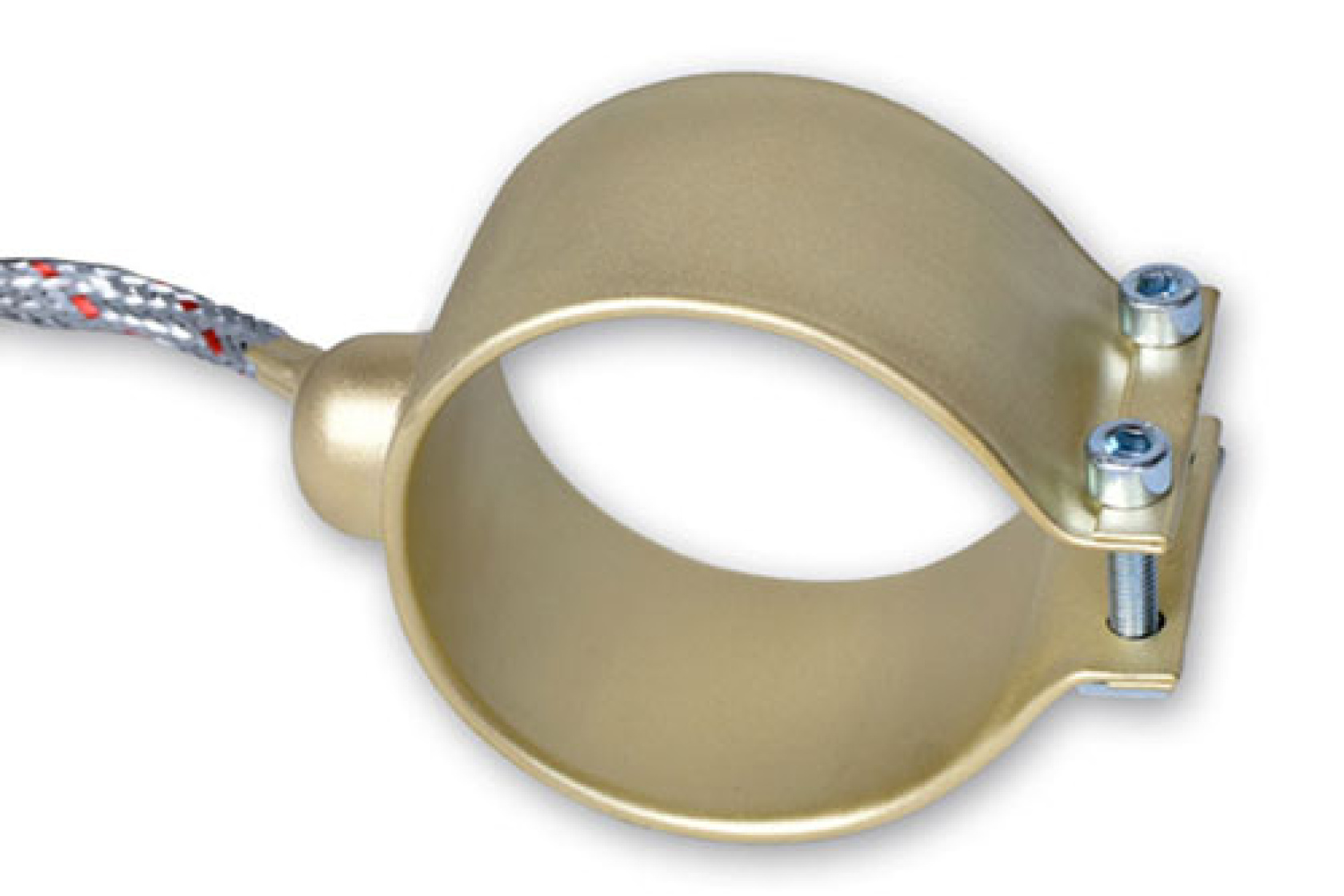

Düsenheizbänder dienen in erster Linie der Beheizung des Düsenbereiches von Spritzguss - Maschinen. Darüber hinaus können mit ihnen auch alle metallischen Zylinder im gewerblichen Bereich erwärmt werden. Die Düsenbänder sind kunststoffdicht und werden generell mit einen Messingmantel (BDS) gefertigt. In Sonderanwendungsfällen bzw. für die PVC-Verarbeitung kann der Mantel aus Edelstahl (BDSE) gefertigt werden. In jedem Fall ist eine Ausführung mit integrierten Thermoelement lieferbar.

Jetzt Anfragen

Download: Betriebs- & Montageanleitung Düsenheizbänder

Technische Daten

	BDS	BDSE
Mantelmaterial	Messing	Edelstahl (1.4301)
Betriebstemperatur max. in °C	350	350
Belastung max. in W/cm²	5,5	5,5
Wandstärke in mm	ca. 3 - 4	ca. 5 - 6
Betriebsspannung in V	bis 500	bis 500
Leistungstoleranz	+ 5% / -10%	+ 5% / -10%
Integrierter Temperatursensor möglich	Ja	Ja
Dmin in mm	25	25
Dmax in mm	160	160
Bmin in mm	16	18
Bmax in mm	80	48

Es sind grundsätzlich nach Absprache und Klärung aller technischen Details individuelle Kundenanforderungen in Bezug auf Material, Abmessungen und elektrischer Parameter realisierbar.
Werden größere Abmessung als Dmax oder Bmax benötigt, können Ringheizkörper der RHK-Reihe (Mikanit) oder der HRHK-Reihe (Keramik) in Betracht gezogen werden.

Leistungsabschätzung / Auslegung

Für eine Leistungsabschätzung kann bei Düsenbändern der BDS-Reihe eine maximal erlaubte Flächenbelastung (Belastung der Innenfläche des Düsenbands) von 5,5 W/cm² verwendet werden. Die maximal erlaubte Leistung kann folgend überschlägig berechnet werden.

\begin{matrix} P = 5,5 \frac{W}{{cm}^{2}} \cdot \frac{D_{innen} \cdot B}{100} \cdot π \\ D_{innen} : Innendurchmesser Ringheizkörper in mm \\ B : Breite Ringheizkörper in mm \end{matrix}

Hieraus ergeben sich für die jeweiligen Durchmesser und Breiten die in der folgenden Tabelle enthaltenen Leistungen in Watt. Durch Fühlerlochbohrungen, notwendige Aussparrungen etc. kann sich die für die Leistung nutzbare Fläche und somit die elektrische Leistung verringern. Die Tabelle dient nur zur Abschätzung von möglichen Leistungen bei einer möglichen Neubestellung.

Leistungstabelle Düsenheizband BDS-Reihe (Leistungsangaben in W) - mit Durchmesser 30 mm - 160 mm und Breite 16 mm - 80 mm

D/B in mm	B16	B20	B22	B25	B30	B34	B40	B44	B50	B55	B60	B70	B80
D30	80	100	110	130	155	175	205	225	255	285	310
D35	95	120	130	150	180	205	240	265	300	330	360	420
D40	110	135	150	170	205	235	275	300	345	380	415	480	550
D45	120	155	170	190	230	260	310	340	385	425	465	540	620
D50	135	170	190	210	255	290	345	380	430	475	515	605	690
D55	150	190	205	235	285	320	380	415	475	520	570	665	760
D60	165	205	225	255	310	350	415	455	515	570	620	725	825
D65	180	225	245	280	335	380	445	490	560	615	670	785	895
D68	185	235	255	290	350	395	470	515	585	645	705	820	940
D70	190	240	265	300	360	410	480	530	605	665	725	845	965
D75	205	255	285	320	385	440	515	570	645	710	775	905	1035
D80	220	275	300	345	415	470	550	605	690	760	825	965	1105
D85	235	290	320	365	440	495	585	645	730	805	880	1025	1175
D90	245	310	340	385	465	525	620	680	775	855	930	1085	1240
D100	275	345	380	430	515	585	690	760	860	950	1035	1210	1380
D110	300	380	415	475	570	645	760	835	950	1045	1140	1330	1520
D120	330	415	455	515	620	705	825	910	1035	1140	1240	1450	1655
D125	345	430	475	540	645	730	860	950	1080	1185	1295	1510	1725
D160	440	550	605	690	825	940	1105	1275	1380	1520	1655	1935	2210

Leistungstabelle Düsenheizband BDSE-Reihe (Leistungsangaben in W) - mit Durchmesser 30 mm - 160 mm und Breite 18 mm - 48 mm

D/B in mm	B18	B21	B24	B27	B30	B34	B39	B45	B48
D30	95	110	125	140	155	175	200
D35	110	125	145	165	180	205	235	270	290
D40	125	145	165	185	205	235	270	310	330
D45	140	165	185	210	235	265	305	350	375
D50	155	180	205	235	260	295	335	390	415
D55	170	200	230	255	285	325	370	430	455
D60	185	220	250	280	310	350	405	465	500
D65	200	235	270	305	335	380	440	505	540
D68	210	245	280	315	350	400	460	530	565
D70	220	255	290	325	365	410	470	545	580
D75	235	270	310	350	390	440	505	585	620
D80	250	290	330	375	415	470	540	620	665
D85	265	310	350	395	440	500	575	660	705
D90	280	325	375	420	465	530	605	700	745
D100	310	365	415	465	520	585	675	780	830
D110	340	400	455	515	570	645	740	855	910
D120	375	435	500	560	620	705	810	935	995
D125	390	455	520	585	650	735	840	970	1035
D160	500	580	665	745	830	940	1080	1245	1325

Eine genaue Einzelfallberechnung seitens der Gebr. Bach GmbH ist immer notwendig! Die Betriebstemperatur beim Heizungstyp BDS und BDSE beträgt bis zu 350 °C. Ab einer Dauerbelastung von über 5 W/cm² oder über 320 °C empfehlen wir auf Düsenheizbänder Keramik (BDK) umzusteigen, um die Lebensdauer zu erhöhen.

Einbau und Inbetriebnahme

Bei der Montage ist eine Deformation und zu starke Aufspreizung des Heizelements zu vermeiden. Schwierige Montagebedingungen sollten schon bei der Konstruktion berücksichtigt werden. Die Heizelemente dürfen nur mit einer geeigneten Temperaturregelung betrieben werden.

Folgende Punkte sind zu beachten:

Da die Wärmeübertragung der Heizelemente auf den zu beheizenden Körper durch Kontaktwärme (BDS, BDSE) erfolgt, muss die gesamte Innenfläche des Heizelementes fest und gleichmäßig an dem zu beheizenden Körper anliegen.
Bohrungen, Nuten o.ä. unter dem Heizelement sind zu vermeiden.
Bei nicht formschlüssiger Verbindung kann das Heizelement durch Überhitzung zerstört werden.
Sollten mehrere Spannschrauben vorhanden sein, sind diese in wechselseitiger Folge fest anzuziehen. Die Spannschrauben müssen handfest und gleichmäßig mit 2 bis 3 Nm angezogen werden.
Grundsätzlich sollte jedoch darauf geachtet werden, dass keine mechanischen Beschädigungen an den Metallteilen oder der Verdrahtung auftreten können.

Das Heizelement darf erst nach vollständiger Montage in Betrieb genommen werden. Während der erstmaligen Inbetriebnahme bis zum erreichen der Betriebstemperatur ist in mehreren zeitlichen Abständen der feste Sitz des Heizelementes zu überprüfen. Gegebenfalls sind die Spannschrauben mit 2 bis 3 Nm nachzuziehen.

Lagerung

Das Heizelement muss trocken und staubfrei gelagert werden. Mikanitstoffe sind hygroskopisch, daher kann bei zu feuchter Lagerung das verwendete Isoliermaterial Feuchtigkeit aufnehmen und es besteht die Gefahr eines Kurzschlusses. Es wird empfohlen nach langer Lagerung, bzw. bei Erstinbetriebnahme langsam aufzuheizen.

Elektrik

Elektrischer Anschluss:

DIe Düsenheizbänder besitzen eine fest angebrachte Anschlussleitung mit Zugentlastung und Knickschutz. Die Anschlussleitung besteht aus einer Reinnickellitze mit Drahtgeflechtummantelung. Die Standardlänge der Kabel beträgt 300 mm. Andere Kabelmaterialien und Anschlusslängen sind beliebig lieferbar.

Elektroinstallation:

Der Elektroanschluss darf nur durch einen autorisierten Elektrofachmann oder durch entsprechend unterwiesenes Fachpersonal durchgeführt werden.

Es ist darauf zu achten, dass die Betriebsspannung mit der Versorgungsspannung übereinstimmt. Alle Anschlüsse sind mit hitzebeständigem Kabel auszuführen (siehe Einsatzbedingungen und Sicherheitshinweise). Diese sind so zu verlegen, dass sie nicht mit scharfkantigen Metallteilen sowie hitzeabstrahlenden Flächen in Berührung kommen.

Bemerkung: Der Berührungsschutz für den elektrischen Anschluss ist durch den Anwender zu gewährleisten.

VDE-Vorschriften

Das Produkt wurde, soweit anwendbar, nach folgenden Normen hergestellt:

DIN-EN 60335-1
VDE 0700 Teil 1
