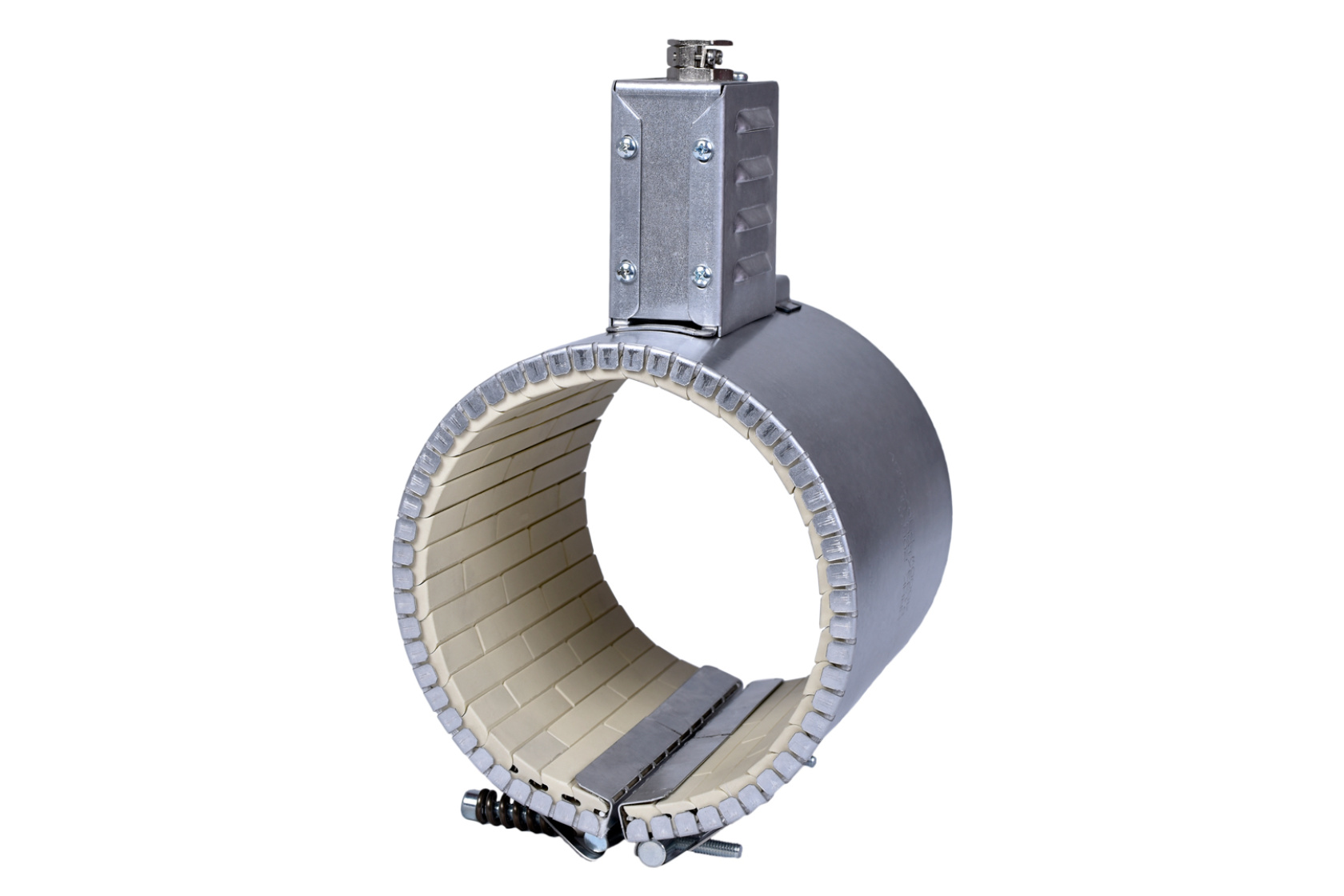

Ringheizkörper Keramik

• Es sind grundsätzlich nach Absprache und Klärung aller technischen Details individuelle Kundenanforderungen in Bezug auf Material, Abmessungen und elektrischer Parameter realisierbar.

• Werden kleinere Abmessung als Dmin oder Bmin benötigt, können Düsenheizungen der BDK-Reihe (Keramik) in Betracht gezogen werden.

Für eine Leistungsabschätzung kann bei Keramik-Ringheizkörpern (HRHK) eine maximal erlaubte Flächenbelastung (Belastung der Innenfläche des Ringheizkörpers) von 7 W/cm² verwendet werden. Die maximal erlaubte Leistung kann folgend überschlägig berechnet werden.

Hieraus ergeben sich für die jeweiligen Durchmesser und Breiten die in der folgenden Tabelle enthaltenen Leistungen in Watt. Durch Fühlerlochbohrungen, notwendige Aussparrungen etc. kann sich die für die Leistung nutzbare Fläche und somit die elektrische Leistung verringern. Die Tabelle dient nur zur Abschätzung von möglichen Leistungen bei einer möglichen Neubestellung.

Eine genaue Einzelfallberechnung seitens der Gebr. Bach GmbH ist immer notwendig! Bei großen Abmessungen / Leistungen ist eine Aufteilung in Kreissegmente / Teil-schalen, bzw. mehrere Zylinderheizelemente sinnvoll und zum Teil zwingend notwendig. Hinweis zur Auslegung (exemplarisch):

• 500 mm < D < 1000 mm à 2 Halbschalen

• D => 1000 mm à 4 Segmente

Die Betriebstemperatur beim Heizungstyp HRHK beträgt bis zu 550 °C. Liegt die Dauerbelastung unterhalb 3 W/cm² oder die Einsatztemperatur bei maximal 300 °C, kann eine Ringheizung aus Mikanit in Betracht gezogen werden.

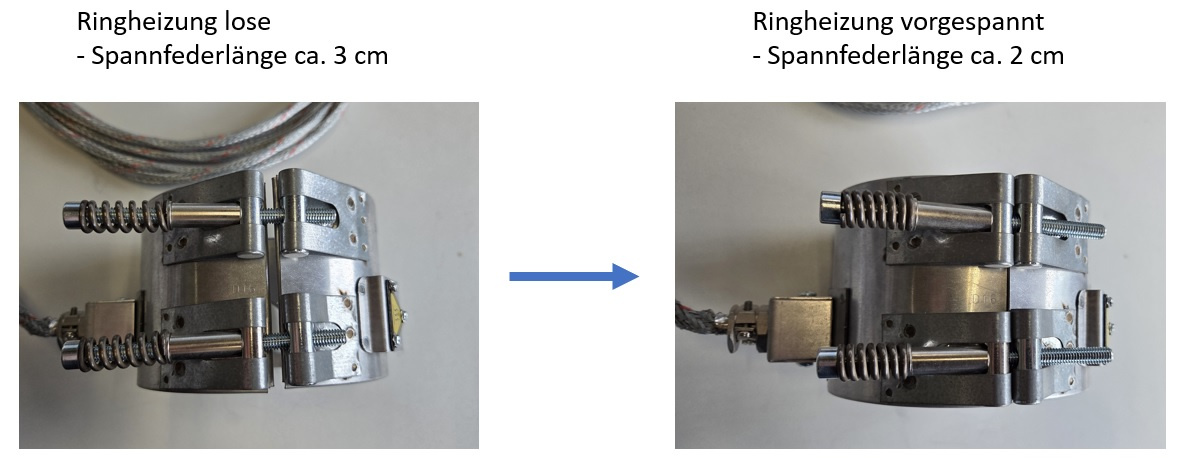

Als Verschluss sollte möglichst ein Federspannverschluss gewählt werden. Da es sich um einen Strahlungswärmeübergang handelt, gewährleistet die Spannfeder eine optimale Spannkraft auf dem Zylinder.

• Als Faustregel gilt: 2/3 der losen Federlänge sollte die Feder im vorgespannten Zustand aufweisen.

Montage

Bei der Montage ist eine Deformation und zu starke Aufspreizung des Heizelements zu vermeiden. Schwierige Montagebedingungen sollten schon bei der Konstruktion berücksichtigt werden. Die Heizelemente dürfen nur mit einer geeigneten Temperaturregelung betrieben werden.

Das Heizelement muss formschlüssig auf den zu beheizenden Zylinder aufgespannt werden. Dabei ist Vorsicht walten zu lassen, um die Keramikglieder im Inneren des Heizelementes nicht zu beschädigen oder gar zu zerstören. Es wird ein Drehmoment empfohlen, welches gewährleistet, dass die Keramiksteine des Heizelementes optimal am Zylinder anliegen.

Eine Sichtkontrolle sollte dies bestätigen. Bei Verwendung von Druckfedern ist für eine Vorspannung der Feder zu sorgen (ca. 2/3 der Federspannung), damit deren Arbeitsweg in beide Richtungen gewährleistet ist. Das Heizelement darf erst nach vollständiger Montage in Betrieb genommen werden. Während der erstmaligen Inbetriebnahme bis zum erreichen der Betriebstemperatur ist in mehreren zeitlichen Abständen der feste Sitz des Heizelementes zu überprüfen. Gegebenfalls sind die Spannschrauben mit 3 bis 3,5 Nm nachzuziehen.

Lagerung

Das Heizelement muss trocken und staubfrei gelagert werden. Bei zu feuchter Lagerung kann das verwendete Isoliermaterial Feuchtigkeit aufnehmen und es besteht die Gefahr eines Kurzschlusses. Es wird empfohlen nach langer Lagerung , bzw. bei Erstinbetriebnahme langsam aufzuheizen.

Die maximale Betriebstemperatur der HRHK-Ringheizkörper beträgt 550 °C. Zu beachten ist, dass dabei die einschlägigen Brandschutzvorschriften einzuhalten sind und entsprechende Sicherheitsvorkehrungen getroffen werden müssen. Es dürfen keine kritischen Zustände sowohl am Zylinder – Ringheizkörper als auch in dem zu erwärmenden Material eintreten (wie z.B. Brand, Explosion, Rauch- und Gasentwicklung usw.).

Auf Grund der hohen Temperaturen ist nur geeignetes temperaturbeständiges Anschlusskabel zu verwenden. Ebenso muss dafür Sorge getragen werden, dass ein ausreichender Schutz gegen Berührung, Staub und Feuchtigkeit gewährleistet ist.

Die max. Oberflächenbelastung der Heizelemente der HRHK-Reihe sollte 7 W/cm² nicht überschreiten. Fehlerhafte Montage sowie falsche Auswahl der Regelung können zu Defekten und Unfällen führen. Zweckentfremdende bzw. abweichende Einsatzbedingungen bedürfen der schriftlichen Genehmigung des Herstellers, andernfalls wird weder Gewährleistung noch Haftung übernommen.

Das Produkt wurde, soweit anwendbar, nach folgenden Normen hergestellt:

• DIN-EN 60335-1

• VDE 0700 Teil 1
