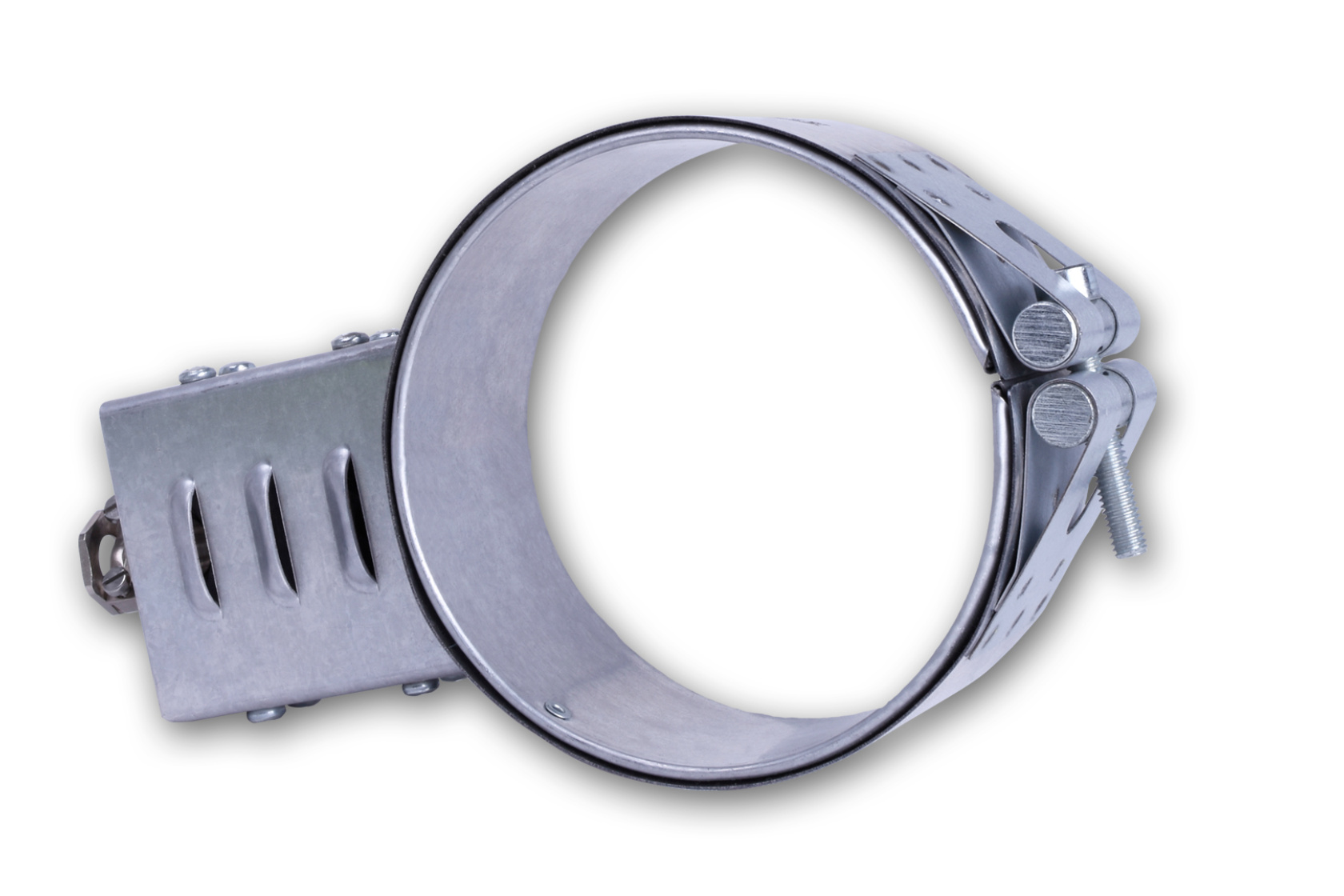

Ringheizkörper Mikanit

• Es sind grundsätzlich nach Absprache und Klärung aller technischen Details individuelle Kundenanforderungen in Bezug auf Material, Abmessungen und elektrischer Parameter realisierbar.

• Werden kleinere Abmessung als Dmin oder Bmin benötigt, können Düsenheizungen der BDS-Reihe (Mikanit) oder der BDK-Reihe (Keramik) in Betracht gezogen werden.

Für eine Leistungsabschätzung kann bei einfachen Mikanit Ringheizkörpern (RHK) eine maximal erlaubte Flächenbelastung (Belastung der Innenfläche des Ringheizkörpers) von 3,5 W/cm² verwendet werden. Die maximal erlaubte Leistung kann folgend überschlägig berechnet werden.

Hieraus ergeben sich für die jeweiligen Durchmesser und Breiten die in der folgenden Tabelle enthaltenen Leistungen in Watt. Durch Fühlerlochbohrungen, notwendige Aussparrungen etc. kann sich die für die Leistung nutzbare Fläche und somit die elektrische Leistung verringern. Die Tabelle dient nur zur Abschätzung von möglichen Leistungen bei einer möglichen Neubestellung.

Eine genaue Einzelfallberechnung seitens der Gebr. Bach GmbH ist immer notwendig! Bei Heizungen mit vielen Bohrungen / Aussparrungen ist eventuell ein Wärmeleitblech aus Messing sinnvoll, um die Wärme besser auf die Gesamtfläche zu verteilen. Bei großen Abmessungen / Leistungen ist eine Aufteilung in Kreissegmente / Teilschalen, bzw. mehrere Zylinderheizelemente sinnvoll und zum Teil zwingend notwendig. Hinweis zur Auslegung (exemplarisch):

• 500 mm < D < 1000 mm à 2 Halbschalen

• D => 1000 mm à 4 Segmente

Die Betriebstemperatur beim Heizungstyp RHK beträgt bis zu 300 °C, wobei im Aufheizfall auch Temperaturen knapp unterhalb von 390 °C erreicht werden. Ab einer Dauerbelastung von über 3 W/cm² oder 300 °C empfehlen wir auf Keramikheizungen umzusteigen, um die Lebensdauer zu erhöhen.

Der Elektroanschluss darf nur durch einen autorisierten Elektrofachmann oder durch entsprechend unterwiesenes Fachpersonal durchgeführt werden.

Es ist darauf zu achten, dass die Betriebsspannung mit der Versorgungsspannung übereinstimmt. Alle Anschlüsse sind mit hitzebeständigem Kabel auszuführen (siehe Einsatzbedingungen und Sicherheitshinweise). Diese sind so zu verlegen, dass sie nicht mit scharfkantigen Metallteilen sowie hitzeabstrahlenden Flächen in Berührung kommen.

Bemerkung: Der Berührungsschutz für den elektrischen Anschluss ist durch den Anwender zu gewährleisten.

Die maximale Betriebstemperatur der RHK-Ringheizkörper beträgt 300 °C. Bei den Ringheizkörpern der RHKS-Reihe beträgt die maximal zulässige Betriebstemperatur 400 °C. Zu beachten ist, dass dabei die einschlägigen Brandschutzvorschriften einzuhalten sind und entsprechende Sicherheitsvorkehrungen getroffen werden müssen. Es dürfen keine kritischen Zustände sowohl am Zylinder – Ringheizkörper als auch in dem zu erwärmenden Material eintreten (wie z.B. Brand, Explosion, Rauch- und Gasentwicklung usw.).

Auf Grund der hohen Temperaturen ist nur ein geeignetes temperaturbeständiges Anschlusskabel zu verwenden. Ebenso muss dafür Sorge getragen werden, dass ein ausreichender Schutz gegen Berührung, Staub und Feuchtigkeit gewährleistet ist.

Die max. Oberflächenbelastung der Heizelemente der RHK-Reihe sollte 3,5 W/cm² nicht überschreiten. Bei der RHKS-Reihe sollte eine Flächenlast von 6 W/cm² nicht überschritten werden. Fehlerhafte Montage sowie falsche Auswahl der Regelung können zu Defekten und Unfällen führen. Zweckentfremdende bzw. abweichende Einsatzbedingungen bedürfen der schriftlichen Genehmigung des Herstellers, andernfalls wird weder Gewährleistung noch Haftung übernommen.

Vorsicht: Um Überhitzungen bei den Ringheizungen der RHKS-Reihe zu vermeiden, müssen diese unbedingt mit einer Anfahrregelung betreiben werden!

Das Produkt wurde, soweit anwendbar, nach folgenden Normen hergestellt:

• DIN-EN 60335-1

• VDE 0700 Teil 1
